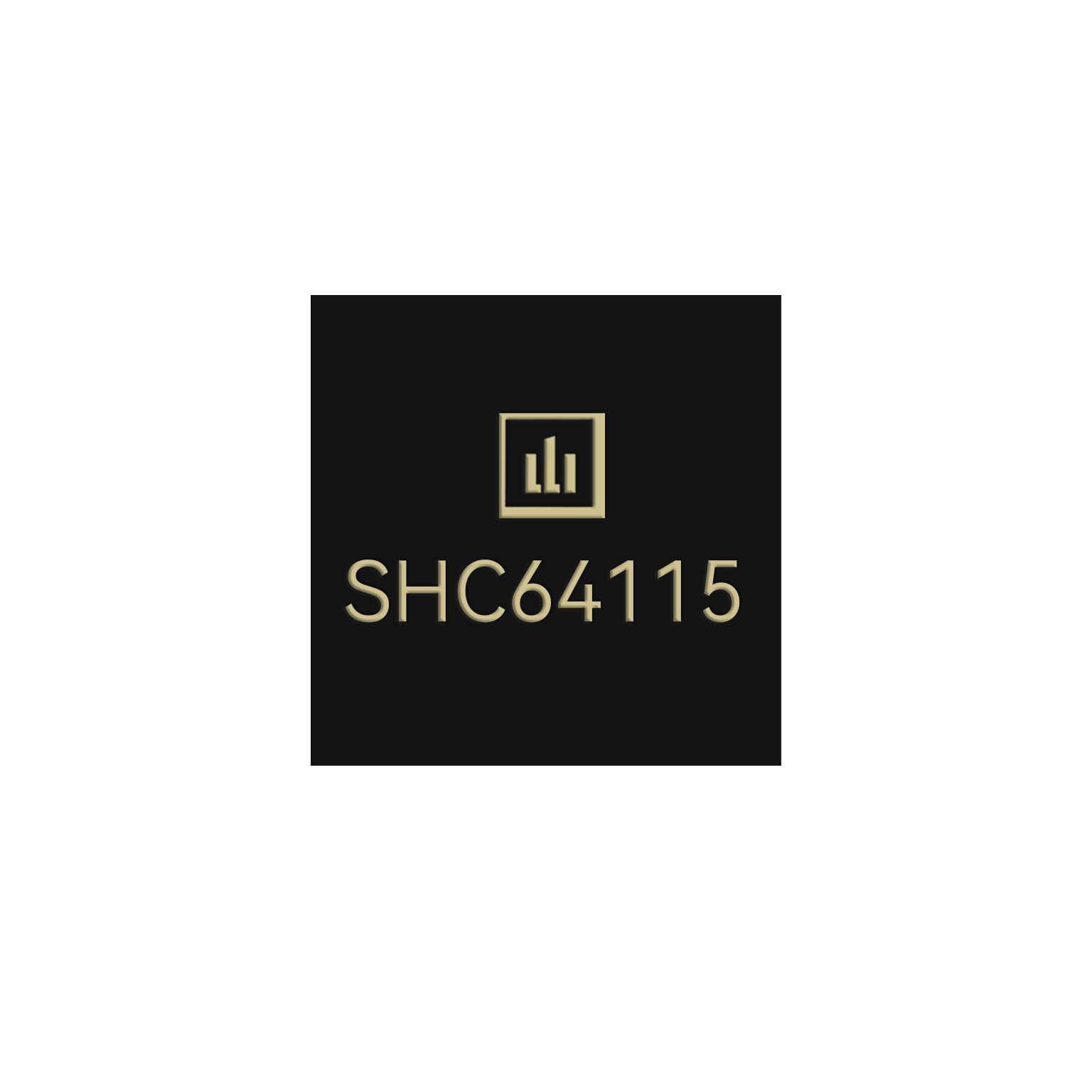

SHC64115 - 24位，125kSPS，8/16通道高集成度AFE
SHC64115 - 24位，125kSPS，8/16通道高集成度AFE

SHC64115 - 24位，125kSPS，8/16通道高集成度AFE

SHC64115是一款支持±10V及0-20mA的0.1%無校準測量，單電源±40V輸入, 8/16通道，125kSPS低噪聲，24-Bit ?-Δ型模擬前端。

? PLC/DCS中模擬量輸入模塊 ? 軌道交通及工程車輛的模擬信號采集
? 各種精密電壓采集 ? 快速多通道精密采集
申請樣品
產品特性
? 有效分辨率：17.9 bits@62.5kSPS? Offset低至：0.5mV
? 通道數：16個單端/8對差分? 單周期建立及自動通道掃描
? 輸出速率：125kSPS? 數字供電：2.7 V ~ 5.5 V
? 總體無校準誤差：0.07%? 模擬供電：4.5 V ~ 5.5 V
? 高交流PSRR：50dB@50Hz~100kHz? 斷線檢測：輸入斷線后，輸出歸零
? 支持SPI CRC校驗? 封裝：6.00 mm × 6.00 mm QFN（40 pin）
? 高集成度：
　? 集成內部基準：溫漂6ppm/℃（Typ.)
　? 精密分壓電阻
　? 集成2℃高精度溫度傳感器
? 工作溫度范圍：–40°C 至 +125°C
? 支持50/60Hz同時抑制? 更高的ESD/溫度等級：2000V/1250V HBM/CDM
應用領域

? PLC/DCS中模擬量輸入模塊? 軌道交通及工程車輛的模擬信號采集? 各種精密電壓采集
? 快速多通道精密采集

可選型號
完整型號封裝兼容型號包裝溫度范圍濕敏等級MSLRohs (Pb Free)
SHC64115RQNIRQFN-40AD4114、AD41152000-40 to 125°CLevel 3Yes
SHC64115RQNITQFN-40AD4114、AD4115300-40 to 125°CLevel 3Yes
