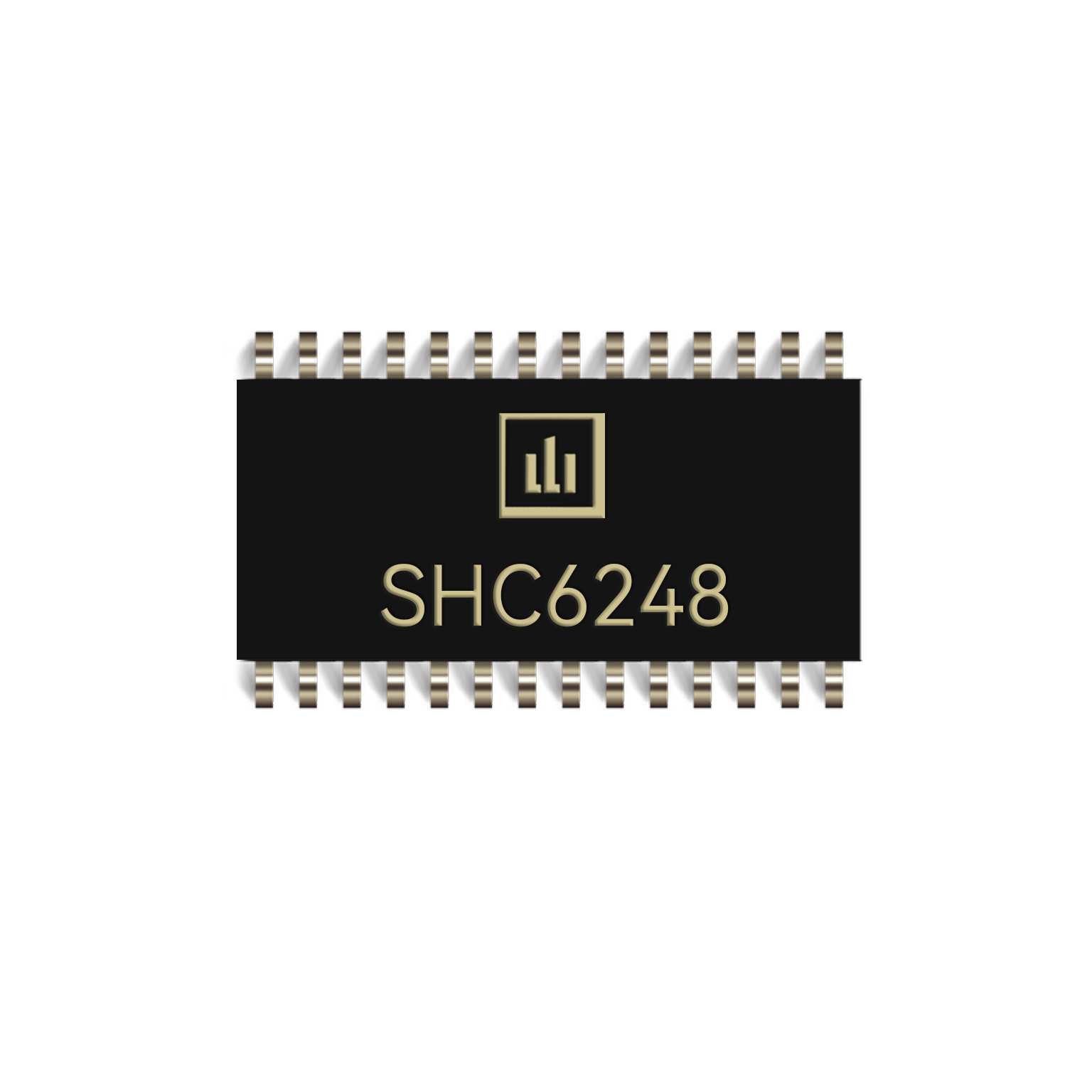

SHC6248 - 24位，12通道高集成度AFE
SHC6248是一款低功耗、低噪聲、高集成度的完整模擬前端，內部包含12通道模擬開關、低噪聲PGA、低溫漂基準源、高匹配度IDAC及高精密24位?-Δ型ADC。
有效分辨率：23.5 bits
線性度：<10ppm
通道數：12個單端/6對差分
連續轉換功率：2mW
輸出速率：高達8kSPS
支持50/60Hz同時抑制
有效分辨率：23.5 bits
線性度：<10ppm
通道數：12個單端/6對差分
連續轉換功率：2mW
輸出速率：高達8kSPS
支持50/60Hz同時抑制
申請樣品
產品特點
| ? 有效分辨率：23.5 bits | ? 線性度：<10ppm |
| ? 通道數：12個單端/6對差分 | ? 單周期建立 |
| ? 輸出速率：高達8kSPS | ? 數字供電：2.7 V ~ 5.25 V |
| ? 連續轉換功率：2mW | ? 模擬供電：單極性（2.7 V ~ 5.25 V）& 雙極性（±2.5 V） |
| ? 支持SPI CRC校驗 | ? 封裝：9.7 mm × 4.4 mm TSSOP（28 pin） |
| ? 高集成度： ? 集成內部基準：溫漂10ppm/℃（Maximum） ? 可編程差分放大器（集成高阻抗PGA）：0.02%初始精度 ? 集成2路高匹配度IDAC ? 集成Bias電壓和斷線檢測 ? 集成內部溫度傳感器 | ? 工作溫度范圍：–40°C 至 +125°C |
| ? 支持50/60Hz工頻抑制 |
應用場景
| ? 智能溫度變送器 | ? 智能流量變送器 | ? PLC/DCS |
| ? 智能壓力變送器 | ? 智能分析儀 |
可選型號
| 完整型號 | 封裝 | 兼容型號 | 包裝 | 溫度范圍 | 濕敏等級MSL | Rohs (Pb Free) |
| SHC6248TSPIR | TSSOP-28 | ADS1248 | 2000 | -40 to 125°C | Level 2 | Yes |
| SHC6248TSPIT | TSSOP-28 | ADS1248 | 300 | -40 to 125°C | Level 2 | Yes |
